Chaudière
Isolation en non-tissé X
Jusqu'à 38 % de pertes de stockage en moins par rapport à l'isolation en mousse souple grâce à l'isolation en non-tissé de 100 mm, économe en énergie et respectueuse de l'environnement.
Thermomètre d'affichage X
3 thermomètres d'affichage permettent de lire facilement les températures de la réserve tampon en haut, au milieu et en bas.
Raccords 6/4" X
Peu encombrant et adapté aux niches grâce aux connexions placées à l'avant.
Rail à crochets X
Montage simple et rapide et aspect propre en raison de la fonction simultanée d'un chemin de câbles.
Raccords vers le haut ou vers le bas X
Meilleure utilisation de l'énergie en prélevant l'eau de chauffage au niveau de température le plus élevé (en haut) et en chargeant également la zone inférieure qui n'est pas utilisée en temps normal.
Convaincante jusque dans le moindre détail
- Jusqu'à 38 % de pertes de stockage en moins par rapport à l'isolation en mousse souple grâce à l'isolation en non-tissé de 100 mm, économe en énergie et respectueuse de l'environnement.
- 3 thermomètres d'affichage permettent de lire facilement les températures de la réserve tampon en haut, au milieu et en bas.
- Peu encombrant et adapté aux niches grâce aux connexions placées à l'avant.
- Montage simple et rapide et aspect propre en raison de la fonction simultanée d'un chemin de câbles.
- Meilleure utilisation de l'énergie en prélevant l'eau de chauffage au niveau de température le plus élevé (en haut) et en chargeant également la zone inférieure qui n'est pas utilisée en temps normal.
Les avantages en un coup d'œil
+ Chargement de la chaleur sans énergie auxiliaire grâce à une solution en cascade brevetée
+ Utilisation optimale de la chaleur grâce aux raccords vers le haut
+ Isolation en non-tissé ECO SKIN de 100 mm de haute qualité et respectueuse de l'environnement

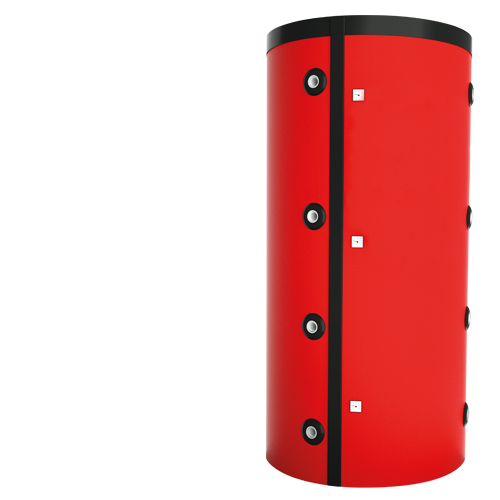

Accumulateurs AccuWIN
L'eau est toujours prélevée par le tube de raccordement du haut et envoyée dans le système de chauffage au niveau de température le plus élevé. Le tube du bas transporte uniquement de l'eau prélevée dans la zone la plus froide vers la chaudière. Ainsi, tout le volume du réservoir est utilisé.
Chargement de la cascade d'accumulation de chaleur
1. Charge des accumulateurs en cascade
Dans un premier temps, le premier accumulateur de chaleur de la cascade est chargé à l'aide de la commande de charge du tampon et de l'agencement hydraulique. Comme il n'y a que peu d'eau à chauffer, l'énergie peut être prélevée rapidement. Les pertes par rayonnement sont également réduites de cette manière.
2**** Charge du second accumulateur
Dès que la température atteint les 45 °C au niveau de la conduite médiane de liaison, une vanne s’ouvre. Le deuxième accumulateur se remplit par le biais de la poussée thermique verticale sans apport d’énergie auxiliaire. Dans le même temps, la zone inférieure du premier accumulateur reste disponible pour stocker de l'énergie solaire par exemple.
3. Les deux réservoirs sont chargés entièrement
Quand l’apport d’énergie est suffisant, les deux accumulateurs sont entièrement chargés.
Décharge de la cascade d'accumulation de chaleur
1. Décharge du premier accumulateur
Lorsque de la chaleur est nécessaire, elle est déchargée du premier accumulateur. Ainsi, de l'espace est à nouveau disponible dans la partie inférieure pour une nouvelle production énergétique solaire. Dans les deux accumulateurs, la température est stratifiée de manière optimale, puisque le retour a lieu par le raccord du bas. Le deuxième accumulateur de chaleur reste donc chaud dans sa partie supérieure.
2**** Décharge du second accumulateur
Dès que la température baisse dans le premier accumulateur en dessous de celle régnant dans le second, la chaleur est transposée du second accumulateur dans le premier à l'aide d'une pompe. La stratification demeure dans un état idéal et toute l'énergie stockée peut être exploitée.
Caractéristiques techniques
L’AccuWIN est disponible dans trois versions au total.
| Modèle | AccuWIN 825 | AccuWIN 1000 | AccuWIN 1500 | |
| Contenance nominale | l | 825 | 1 000 | 1 500 |
| Diamètre avec/sans isolation | mm | 990/790 | 990/790 | 1 200/1 000 |
| Hauteur avec/sans isolation | mm | 1 940/1 860 | 2 135/2 050 | 2 235/2 150 |
| Hauteur de basculement avec/sans isolation | mm | 1 905 | 2 090 | 2 270 |
| Hauteur minimale du local | mm | 1 960 | 2 190 | 2 290 |
| Poids avec/sans isolation | kg | 120/110 | 140/130 | 220/205 |
| Raccords de départ et de retour | IG/AG | 6/4“ IG | 6/4“ IG | 6/4“ IG |
| Raccords | IG/AG | 6/4“ IG | 6/4“ IG | 6/4“ IG |
| Pression de service max. admissible en chauffage | bar | 3 | 3 | 3 |
