Chaudière
Isolation en non-tissé X
Jusqu'à 38 % de pertes de stockage en moins par rapport à l'isolation en mousse souple grâce à l'isolation en non-tissé de 100 mm, économe en énergie et respectueuse de l'environnement.
Thermomètre d'affichage X
3 thermomètres d'affichage permettent de lire facilement les températures d'accumulation de chaleur en haut, au milieu et en bas.
Serpentin-réchauffeur solaire X
Intégration solaire simple, économique et efficace grâce à deux registres en haut et en bas.
Raccords 6/4" X
Peu encombrant et adapté aux niches grâce aux connexions placées à l'avant.
Module d'eau fraîche FRIWA32 X
Gain de place grâce à sa construction compacte et au montage direct sur l'AccuWIN Solar.
Rail à crochets X
Montage simple et rapide et aspect propre en raison de la fonction simultanée d'un chemin de câbles.
Raccords vers le haut ou vers le bas X
Meilleure utilisation de l'énergie en prélevant l'eau de chauffage au niveau de température le plus élevé (en haut) et en chargeant également la zone inférieure qui n'est pas utilisée en temps normal.
Convaincante jusque dans le moindre détail
- Jusqu'à 38 % de pertes de stockage en moins par rapport à l'isolation en mousse souple grâce à l'isolation en non-tissé de 100 mm, économe en énergie et respectueuse de l'environnement.
- 3 thermomètres d'affichage permettent de lire facilement les températures d'accumulation de chaleur en haut, au milieu et en bas.
- Intégration solaire simple, économique et efficace grâce à deux registres en haut et en bas.
- Peu encombrant et adapté aux niches grâce aux connexions placées à l'avant.
- Gain de place grâce à sa construction compacte et au montage direct sur l'AccuWIN Solar.
- Montage simple et rapide et aspect propre en raison de la fonction simultanée d'un chemin de câbles.
- Meilleure utilisation de l'énergie en prélevant l'eau de chauffage au niveau de température le plus élevé (en haut) et en chargeant également la zone inférieure qui n'est pas utilisée en temps normal.
Les avantages en un coup d'œil
+ Intégration de l'installation solaire par deux serpentins à tubes lisses haute performance
+ Gain de place grâce au montage direct d'un module d'eau fraîche
+ Isolation en non-tissé ECO SKIN de 100 mm de haute qualité et respectueuse de l'environnement
Combinable de manière flexible
Selon les exigences, il est possible de combiner différentes tailles et différents types d'accumulateurs pour former une cascade. Et bien sûr, il est possible de combiner facilement un chauffe-eau à serpentin ou un module d'eau fraîche pour le traitement de l'eau sanitaire.

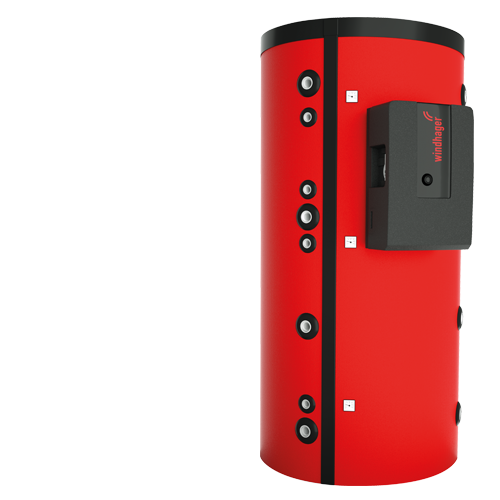

AccuWIN Solar
Une technique brevetée unique en son genre !
La technique brevetée, développée par Windhager en matière de combinaisons d'accumulateurs de chaleur, garantit une exploitation exceptionnellement élevée de l'énergie. Cette technique spéciale permet de charger le second accumulateur sans apport d'énergie auxiliaire.
Décharge de la cascade d'accumulation de chaleur
1. Charge des accumulateurs en cascade
Dans un premier temps, le premier accumulateur de chaleur de la cascade est chargé à l'aide de la commande de charge du tampon et de l'agencement hydraulique. Comme il n'y a que peu d'eau à chauffer, l'énergie peut être prélevée rapidement. Les pertes par rayonnement sont également réduites de cette manière.
2**** Charge du second accumulateur
Dès que la température atteint les 45 °C au niveau de la conduite médiane de liaison, une vanne s’ouvre. Le deuxième accumulateur se remplit par le biais de la poussée thermique verticale sans apport d’énergie auxiliaire. Dans le même temps, la zone inférieure du premier accumulateur reste disponible pour stocker de l'énergie solaire par exemple.
3. Les deux réservoirs sont chargés entièrement
Quand l’apport d’énergie est suffisant, les deux accumulateurs sont entièrement chargés.
Chargement de la cascade d'accumulation de chaleur
1. Décharge du premier accumulateur
Lorsque de la chaleur est nécessaire, elle est déchargée du premier accumulateur. Ainsi, de l'espace est à nouveau disponible dans la partie inférieure pour une nouvelle production énergétique solaire. Dans les deux accumulateurs, la température est stratifiée de manière optimale, puisque le retour a lieu par le raccord du bas. Le deuxième accumulateur de chaleur reste donc chaud dans sa partie supérieure.
2**** Décharge du second accumulateur
Dès que la température baisse dans le premier accumulateur en dessous de celle régnant dans le second, la chaleur est transposée du second accumulateur dans le premier à l'aide d'une pompe. La stratification demeure dans un état idéal et toute l'énergie stockée peut être exploitée.
Caractéristiques techniques
L'AccuWIN Solar est disponible dans deux versions différentes.
| Modèle | AccuWIN Solar 825 | AccuWIN Solar 1000 | |
| Contenance nominale | l | 825 | 1 000 |
| Diamètre avec/sans isolation | mm | 990/790 | 990/790 |
| Hauteur avec/sans isolation | mm | 1 940/1 860 | 2 135/2 050 |
| Hauteur de basculement avec/sans isolation | mm | 1 905 | 2 090 |
| Hauteur minimale du local | mm | 1 960 | 2 190 |
| Poids avec/sans isolation | kg | 160/150 | 170/160 |
| Raccords de retour et d'avance | IG/AG | 6/4 '' IG | 6/4 '' IG |
| Raccords | IG/AG | 6/4 '' IG | 6/4 '' IG |
| Raccords de serpentin-réchauffeur | IG/AG | 1 '' IG | 1 '' IG |
| Surface serpentin-réchauffeur solaire inférieur/supérieur | m2 | 2,4/1,1 | 3/1,3 |
| Volume nominal serpentin-réchauffeur solaire inférieur/supérieur | l | 15/7 | 19/8 |
| Pression de service max. admissible chauffage | bar | 3 | 3 |
| Pression de service max. adm. serpentin-réchauffeur solaire | bar | 10 | 10 |
